在半導體封裝工序中，有一道看似不起眼卻至關重要的“雙刃工序”——引線框架清洗。之所以稱之為“雙刃”，是因為它面臨一個幾乎無法調和的矛盾：清洗力度太小，引腳側壁的殘留氧化物和沖壓油無法徹底剝離，導致鍵合強度不足；清洗力度太大，引腳表面的鍍銀層或鍍鈀層又可能出現微損傷，封測時反而埋下了虛焊脫焊的隱患。

引線框架是集成電路中連接芯片內部電路與外部引腳的關鍵載體，其清潔度直接決定了引線鍵合的可靠性和最終封測良率。但更關鍵的是，它必須同時做到“徹底清潔”與“零損傷” 。這二者之間僅有一線之隔，而深圳潔泰大型超聲波工業清洗機，正是跨越這道鴻溝的關鍵技術方案。

一、引線框架的雙重“脆弱”：為什么零損傷至關重要

引線框架的脆弱體現在兩個層面。

首先是結構上的脆弱。 高密度封裝中的引線框架引腳間距已經壓縮到極小尺寸，引腳細如發絲，引腳與引腳之間的間隙極窄。這種精密結構對任何外力沖擊都極其敏感——哪怕輕微的機械振動或流體沖擊，都可能造成引腳變形、微裂紋甚至斷裂，直接導致整顆器件報廢。

其次是表面上的脆弱。 引線框架通常由銅基材沖壓成型，但在完成鍵合之前，其表面會先經過一道關鍵的貴金屬鍍層處理，通常是鍍銀層或鍍鈀層。這些鍍層的厚度往往只有微米級，極其精密。然而，正是這個極薄的鍍層承擔著后續引線鍵合的全部界面功能：一旦鍍層出現微損傷，哪怕是肉眼完全不可見的微觀劃痕或局部分層，在焊線環節就會表現為鍵合強度下降，在封裝后則可能引發分層剝落。一顆微米級的微粒殘留，就可能造成整批晶圓報廢，而一個微米級的鍍層損傷，同樣足以致命。

更棘手的是，引線框架加工過程中殘留下來的污染物呈“多層復合”狀態：沖壓油在引腳根部形成交聯聚合物，氧化物緊附在銅表面上，鍍層加工產生的金屬碎屑卡在引腳側壁的微孔中。這些污染物所需的去除能量各不相同，而引線框架自身的抗損傷閾值卻很窄，傳統設備很難在兩種條件之間找到平衡點。

二、傳統工藝的“兩難困境”：要么洗不凈，要么傷鍍層

正是這種雙重脆弱，讓引線框架清洗成為眾多封裝廠最大的工藝痛點。

噴淋清洗走的是直線沖擊路徑。高壓液流遇到引腳根部的90度轉角，很容易形成渦流，反而將油污推入引腳內壁和夾縫的更深處，造成“越洗越臟”的惡性循環。與此同時，噴淋壓力的波動還會對引腳造成不同程度的沖擊變形。浸泡清洗依靠化學溶解，但對于夾縫深處經過高溫處理的交聯聚合物和氧化物，清洗液往往“泡不軟更刷不掉”。人工擦拭則更不可取——用無塵布逐個處理極窄引腳間隙，不僅效率低下，而且極易劃傷脆弱的鍍銀層。

更大的風險在于清洗能量的“不可控”。 如果采用簡易或低品質的超聲波清洗設備，情況甚至更加危險。過強的超聲波空化效應會使引線框架表面產生微裂紋或局部剝落，引線的疲勞斷裂在長期的濕熱可靠性考核中才會暴露，留給生產端一個極難追溯的“定時炸彈”。有研究明確指出，過度強烈的超聲載荷會導致貼片組件的引線疲勞斷裂，必須將能量嚴格控制在引線的疲勞極限以下。此外，長時間的超聲波清洗還會削弱塑封樹脂與框架材料之間的結合強度。

由此可見，引線框架清洗的核心難題不在于能否產生足夠強的超聲波能量，而在于能否對能量進行精密控制。

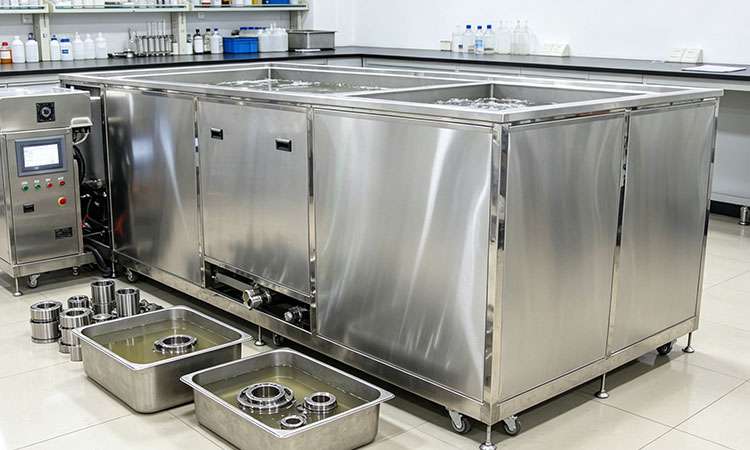

三、大型超聲波工業清洗機的“零損傷”原理

深圳潔泰大型超聲波工業清洗機之所以能夠?qū)崿F(xiàn)“徹底清潔”與“零損傷”的兼得，靠的不是單純堆砌功率，而是從源頭把控清洗能量，讓超聲波的作用精準落在“清洗有效區”之內，絕不越過“損傷臨界線”。

關鍵技術之一：精密頻率與功率控制。 引線框架的損傷通常與過高功率、過低頻率的空化效應相關。低頻超聲波氣泡潰滅時釋放的沖擊能量較大，容易對微結構造成機械損傷；而高頻超聲波空化效應更溫和、沖擊強度更低，更適合精密部件的清洗。潔泰大型超聲波工業清洗機可根據引線框架的鍍層類型和基材厚度，精準匹配頻率與功率窗口，將空化效應的強度控制在清潔力充足但絕不損傷鍍層的區間內。這正是大型設備相比小功率機型的關鍵優勢——它擁有足夠的功率余量和調節空間，既不會因輸出不足而洗不凈，也不會因無法精密調控而傷鍍層。

關鍵技術之二：清洗載具與工裝的無接觸防護。 即使聲場參數理想，如果清洗籃具或工裝在運行過程中與引腳發生摩擦或擠壓，同樣會造成物理性損傷。潔泰設備配備定制化的引線框架專用載具，確保每一片框架在清洗、脫水、干燥全過程處于“受控但有自由度的柔性夾持”狀態。清洗籃具的接觸點被設計在框架的非功能區域（如周邊廢料帶），引腳陣列和鍍層區域在整個清洗周期中不與任何剛性材質發生硬接觸，從根本上消除了機械摩擦造成的劃傷隱患。類似的技術思想在行業前沿專利中也有體現——通過夾具的固定與自由狀態切換，使引線框架的所有部分均能獲得均勻的清洗，避免因固定區域存在清潔死角。

關鍵技術之三：多階段柔性清洗工藝。 面對引線框架上“油膜、氧化物、碎屑”三種性質迥異的污染物，任何一種固定的清洗工藝都難以同時完美應對。潔泰大型超聲波清洗機通過智能分段工藝，將清洗過程分解為多個階段：初步階段以溫和力度松動表面浮塵，核心階段針對交聯油膜和氧化物施加精準剝離能量，末段漂洗階段則以極低強度確保鍍層不受任何沖擊。這種多階段、多力度的清洗策略，實現了“對不同污染物用不同的力”，而不是“一道參數洗到底”。

四、深圳潔泰：用大型設備兌現零損傷承諾

成立于2005年的深圳潔泰超聲洗凈設備有限公司，始終專注于環保超聲波清洗技術的研發與制造。其大型超聲波工業清洗機已廣泛應用于半導體封裝、精密五金、汽車電子等領域，贏得了眾多合作伙伴的信賴。

在引線框架清洗這一高要求場景中，潔泰的核心理念不是“洗到極致”，而是“剛剛好”——剛剛好能將沖壓油、氧化物和金屬碎屑徹底剝離，又剛剛好不會對鍍銀層和鍍鈀層造成任何微損傷。這種“精密空化控制”的背后，是潔泰對材料特性與超聲波物理規律的深入理解，以及在大型機型上反復驗證的工藝成熟度。

結語

引線框架清洗的“零損傷”不是一句商業口號，而是可執行、可驗證的工程技術目標。它要求清洗設備同時具備充足的功率余量、精密的能量調控能力，以及專用的防護工裝設計——這三者缺一不可。

深圳潔泰大型超聲波工業清洗機正是圍繞這三個維度進行系統化設計的結果。對于每一位正在為引線框架“洗不干凈”或“洗出廢品”而頭痛的封裝工程師而言，答案或許已經清晰：既要洗得凈，又要不傷鍍層，唯有一臺真正可控的大型超聲波工業清洗機才能勝任。
