一塊焊接完的PCB，焊點飽滿，表面用酒精擦拭過后光亮如新。工程師看過，質檢員也點頭——下線，入庫，發貨。

數周后，客戶傳來測試報告：高溫高濕老化后，板面出現白色結晶，三防漆局部起層，部分板間信號斷連。拆解分析發現，故障根源正是隱藏在BGA底部、QFN封裝縫隙和通孔內壁中的助焊劑殘留。手擦不到、水沖不走、氣槍越吹越往里堵——這些藏在盲孔死角的雜質，是焊接后埋下的“慢性失效”導火索。

而這些看不見的“隱形殺手”，恰恰是人工刷洗、噴淋清洗和浸泡作業在物理上永遠夠不著的“清洗死角”。

一、不是工人不努力：傳統清洗的“三座山”

一臺雙面貼片的手機主板，單面密布數十顆BGA和QFN，元器件之間的間隙只有0.3毫米。在狹小到連棉簽都擠不進去的空間里，卻藏著焊接后最致命的殘留物——松香、活性劑和錫鹽混合物。

QFN封裝底部僅0.1mm的窄縫中，助焊劑結晶與錫珠緊緊鑲嵌。手工擦拭觸不到板底縫隙，高壓噴淋在遇到垂直壁面時形成渦流，反而將污染物推向更深處。三防漆涂上去，附著力不足，濕熱條件下局部起層脫落，離子污染物在電場中遷移，相鄰焊點間長出金屬枝晶，最終導致短路。

行業數據顯示，不當清洗是約35% PCB失效的根源。與此同時，人工刷洗不同工人手法各異，同一人不同時段體力狀態也不同，清潔度參差不齊，返工和報廢成了常態。批量生產時，清洗工序成了整條產線的“脖子”。

二、超聲波“空化效應”：液體中的定向爆破

超聲波清洗技術的核心不是“噴”，而是“炸”。

超聲波換能器將高頻電信號轉化為高頻機械振蕩，通過清洗液傳遞，在液體中產生數以萬計的微米級空化氣泡?？栈瘹馀菰诼晧鹤饔孟录彼倥蛎洠谒查g猛烈閉合時釋放出局部沖擊波和高速微射流。嵌在PCB孔壁縫隙、元器件底部和焊點周圍的污染物，在此刻被物理剝離，懸浮于液體中，通過漂洗和過濾徹底帶走。

與高壓噴淋依賴宏觀水流方向不同，空化氣泡的生成不依賴直線沖擊。凡是被液體浸潤的區域——BGA底部窄縫、通孔內壁、QFN引腳間隙——空化氣泡都能在“原位”形成并爆破。

潔泰超聲設備覆蓋28KHz/40KHz/68KHz/80KHz/120KHz等多頻段。40kHz平衡清潔力與安全性，適合大多數常規PCBA；68-120kHz高頻段氣泡細小密集，沖擊柔和，能深入微米級縫隙溫和剝離污染物，避免對敏感元器件的沖擊損傷。清洗節拍3-5分鐘，較浸泡清潔快10-20倍。某電子企業引入超聲波清洗后，離子污染度從11.8μg/cm2降至0.26μg/cm2（遠超IPC Class 3級標準要求的≤1.56μg/cm2），芯片封裝良率從92.3%躍升至99.1%。

三、全品類適配：單板打樣到規?；a(chǎn)線的柔性覆蓋

PCB規格千差萬別。手機主板精密小巧，電源基板大而重，柔性FPC甚至能卷成圓筒。一套清洗設備要覆蓋“全品類”，必須在設備形態上提供足夠的柔性。

潔泰超聲為此搭建了從單槽到全自動產線的完整產品矩陣。從研發打樣和小批量試產的工業級單槽/雙槽清洗機，到大批量連續生產的全自動多槽清洗線，覆蓋了PCB助焊劑清洗的所有應用場景。

對于品種多、批量小的打樣和中小批量生產，42L工業級單槽清洗機體積緊湊、換液方便，可快速切換清洗液配方。多槽設備集成超聲波粗洗、超聲波精洗、噴淋漂洗和熱風干燥等多個獨立槽位，每個槽可配置不同的清洗液和工藝參數。不同PCB切換時，只需一鍵調用對應的配方程序，各槽位獨立設定，換型時間大幅縮短。

履帶/網帶連續式清洗適用于大批量標準PCB的規?；a(chǎn)。全自動履帶式超聲波清洗機采用不銹鋼網帶/特制網鏈傳動輸送工件，具有超聲波粗洗、超聲波精洗、鼓泡過水、風刀切水、熱風循環烘干等功能的連續式清洗烘干設備，由PLC觸摸屏自動控制。PCB依次通過清洗、漂洗、鈍化、切水、烘干等流程后出料，回液經過濾處理循環使用。高速風機保證干燥箱熱能完全利用、溫度均勻，確保焊接面不留水漬。

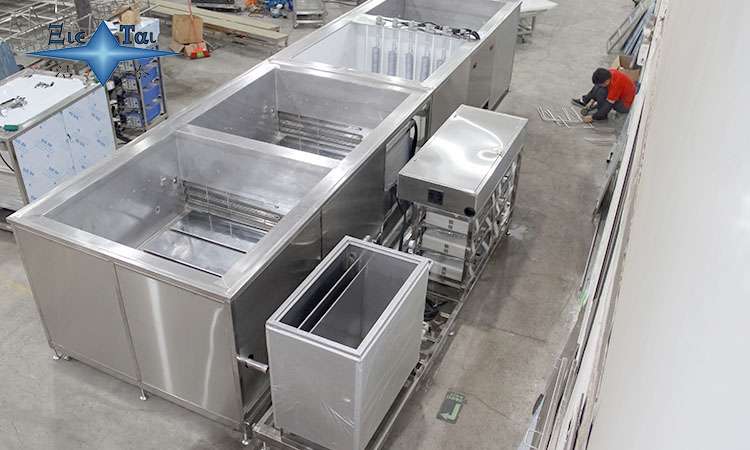

多槽全自動清洗線適用于中等批量、對清洗潔凈度有較高要求的PCBA。全自動機械臂式超聲波清洗機由PLC全程控制，單臂式伺服機械手自動完成上料、脫炭、超聲波粗洗、超聲精洗、超聲漂洗、熱風干燥、下料的全流程。機械手安裝光電開關，壓籃時自動停止；所有可活動導線由坦克軌保護運作。整個過程中操作員只需上下料、巡檢運行狀態，大大降低了對工人體力和技巧的依賴。

通過式連續流水線適用于需與SMT產線無縫銜接的高節拍規?；a(chǎn)。全自動通過式超聲波清洗機傳送速度變頻可調，清洗壓力可根據需求選擇，清洗腔內部噴嘴可上下、左右、側邊、定點布置，保證清洗全面無死角。設備工藝選擇豐富，可配置超聲清洗、超聲漂洗、噴淋清洗、壓縮空氣切水、熱風烘干等工位，配備循環過濾系統實時循環過濾，液體利用效率極高。

從50片/天的樣品測試，到5000片/班的大規模連續生產，潔泰均能提供匹配節拍和設備選型。用一套柔性設備方案，覆蓋全品類PCB從研發打樣到量產交付的所有清洗場景。

四、潔泰非標定制：每一款PCB都值得“量身定洗”

電子制造企業最怕的是“買一臺通用機回來湊合用”——清洗槽尺寸不合適，有些大板放不下；參數調不到位，QFN底部怎么洗都還有殘留。潔泰超聲的核心優勢正在于“非標定制”，不是賣標準機，而是按PCB尺寸、元器件布局、污染物類型和產能節拍，一對一設計整條清洗方案。

從槽體尺寸、頻率配置到多槽分離結構和專用工裝設計，全按客戶產線需求“量體裁衣”。所有產品頁面均標注“本產品支持非標定制，可提供設計圖紙與清洗方案”。對于對溫度特別敏感的PCB品種，潔泰設備配備液體加熱與溫度自動恒溫裝置（溫度控制范圍室溫-95℃），可根據工藝需要精準設定。

在清洗液管理上，潔泰設備配備循環過濾系統，持續濾除懸浮在槽液中的錫珠、助焊劑和顆粒物，延長換槽周期，降低清洗劑采購量和廢液處理成本。多槽分離設計使粗洗槽剝離的重污不污染精洗槽和漂洗槽，每批次PCB的清潔度高度一致。

五、潔泰超聲：從PCB打樣到全自動清洗線的電子制造“洗凈底座”

潔泰超聲自2005年起專注于超聲波清洗設備的研發、制造與銷售，是一家集半自動、全自動超聲波清洗線、全自動氣相清洗、碳氫清洗干燥設備于一體的高新技術企業。公司精心研制了連續通過式、懸掛通過式、往復式、升降式等多種類型清洗設備。核心客戶覆蓋汽車電子、工業控制、精密五金、通訊設備等電子制造領域，產品已遠銷歐美等100多個國家和地區。公司管理及技術人員均具有15年以上行業經驗，為國內外數千家客戶提供過高品質的清洗服務。

從研發打樣階段的小批量驗證，到批量化連續生產，潔泰用全產品線覆蓋了PCB清洗從0到1、從1到規模化交付的所有階段。對于電子制造企業而言，選擇潔泰不等于“買了一臺設備”，而是引入了一整套“洗凈底座”——從單槽打樣機到全自動多槽清洗線，從助焊劑離子污染下降到IPC Class 3級潔凈度，從多品種換型效率提升到清洗成本大幅降低，最終讓人工刷洗成為歷史，讓產線實現全自動連續運轉。

當PCB從潔泰全自動清洗線出料端傳送出來時，每一塊板子都達到了相同的微米級潔凈標準。超聲波清洗規范使用可使PCB清潔合格率提升至99.6%。助焊劑殘留不再是批量返工的“隱形元兇”，人工刷洗也不再是產線的“卡脖子”工序。

如果您正為PCB助焊劑殘留洗不凈、人工刷洗效率低、換款工藝調整費時、批量產品因潔凈度不良而返工所困擾，歡迎訪問深圳潔泰官網www.orangetime.net.cn了解更多產品信息，或撥打全國服務熱線400-873-8568咨詢專屬定制方案。
