在多層印制電路板（PCB）的生產流程中，鉆孔是一道至關重要的工序。PCB在經過鉆孔加工后，孔壁上會殘留樹脂粉塵、鉆屑、玻璃纖維屑和鉆頭摩擦產生的熔融物，這些污染物在行業內統稱為“鉆污”或“膠渣”。多層板孔金屬化過程中，必須除去孔壁粘附的熔融樹脂和鉆屑，否則鉆污會嚴重影響孔壁與銅層的附著力（結合力）。

如果鉆污未被徹底清除，后續的沉銅工序就會出現“黑孔”及斷裂爆孔現象——孔內樹脂粉塵和碳化物殘留，導致沉銅鍍層與孔壁結合不牢，最終表現為孔內無銅、電氣連接失效，輕則整塊PCB報廢，重則嵌入終端產品后引發批量質量事故。

然而，PCB鉆孔粉塵的清洗有一個長期被低估的難點：鉆污是嵌在微米級孔壁縫隙中的。無論是用水基清洗劑浸泡，還是用酒精手工擦拭，液體只能接觸到孔壁的表面，很難將嵌在樹脂微孔和玻璃纖維斷面中的細小鉆屑“拔”出來。傳統浸泡清洗為了達到孔壁清潔度，不得不延長浸泡時間、頻繁更換清洗液，結果是耗時久、清洗劑消耗快、生產效率低下。

那么，多層電路板的鉆孔粉塵究竟怎么洗才能既高效又省清洗劑？超聲波清洗技術給出了一個經過行業長期驗證的答案——高壓水洗和超聲波清洗是鉆孔后PCB板清洗的標準工藝之一。本文從鉆孔粉塵清洗的難點入手，解析超聲波清洗如何高效除粉塵，并梳理深圳潔泰為PCB制造業提供的全自動量產清洗方案。

一、傳統浸泡清洗為何“耗時長、費清洗劑”？

在PCB制造的傳統清洗工藝中，水基清洗劑浸泡、酒精（IPA）浸泡和手工刷洗是常見的作業方式。這三種方法在面對多層電路板的鉆孔粉塵時，各自存在難以逾越的局限性。

局限一：浸泡無法突破“毛細吸附”瓶頸。 孔壁上的鉆屑并非簡單浮在表面，而是嵌在樹脂層和玻璃纖維斷面之間，被毛細力吸附在微米級孔壁縫隙中。浸泡時，液體因表面張力很難完全滲透進這些微小孔洞，即便浸沒時間很長，也僅能作用在孔壁表層，無法將嵌在深處的鉆屑“拔”出來。

局限二：浸泡時間越長，清洗劑飽和越快。 當PCB在清洗槽中不斷浸泡時，清洗劑中的表面活性物質會逐步“消耗”——污染物溶解或分散于液體中，清洗劑的活性成分濃度隨之下降。為維持清洗效果，操作工不得不頻繁更換清洗液。有資料指出，一些產線2-3天就要換一次槽液，清洗劑采購量和廢液處理量雙雙居高不下。清洗劑的成本遠不止“采購價格”，隱性成本（廢液處置、設備維護等）可能占整體費用的70%以上。同時，用酒精浸泡清洗效率低下，清洗效果不佳，對環境污染大，清洗成本高，正被許多企業拋棄。

局限三：手工擦拭效率極低，品質波動大。 一些小型工廠仍采用酒精棉逐個擦拭孔口，不僅效率極低（單板耗時數分鐘），而且刷毛根本無法到達盲孔深處和玻璃纖維斷面縫隙，表面擦得再干凈，孔壁內部的鉆屑依然存在。

二、超聲波清洗如何高效除粉塵？

超聲波清洗之所以能高效去除PCB鉆孔粉塵，根源在于其獨特的能量傳遞機制——“空化效應”。

超聲波換能器將高頻電信號轉化為高頻機械振蕩，通過清洗液傳遞，在液體中產生數以萬計的微米級空化氣泡。這些氣泡在聲壓作用下急速膨脹并在瞬間猛烈閉合，釋放出局部沖擊波和高速微射流，將附著在PCB孔壁上的鉆屑、油污等污染物從基材界面“剝離”下來。

這項物理效應對于PCB鉆孔粉塵的清洗擁有三重不可替代的優勢：

第一，突破“毛細吸附”，做到微米級孔壁全覆蓋。 空化氣泡的生成和破裂不依賴宏觀水流的直線方向，清洗液只要能夠浸潤孔壁表面——即便在直徑0.2mm的微孔內壁——空化氣泡也能自動生成并在原位爆破。這意味著嵌在樹脂微孔和玻璃纖維斷面中的細小鉆屑，在超聲波清洗過程中都會被徹底剝離帶走。

第二，空化效應剝離污染，將傳統浸泡時間從數十分鐘壓縮至數分鐘。 由于空化沖擊波直接作用于污染物與基材的結合界面，而不是被動等待化學劑去溶解，PCB清洗時間可大幅縮短。有資料指出，超聲波清洗時間一般取5~10分鐘為宜，在保證清洗效果的同時兼顧生產效率。而傳統浸泡動輒20-30分鐘，酒精清洗耗時更長。

第三，批量一致，品質可復現。 所有PCB在清洗槽中同時接收相同的空化能量，潔凈度高度統一。配合全自動多槽清洗線和PLC控制系統，清洗時間、溫度、頻率、功率等參數精確固化保存為工藝配方，同一型號的PCB在不同批次、不同日期均能獲得一致的清潔度，徹底消除手工擦拭的品質波動。

第四，配合循環過濾，大幅延長清洗液使用壽命。 空化效應將鉆屑剝離后，這些懸浮顆粒被過濾系統持續攔截，清洗液可保持較長時間的潔凈狀態，換槽頻率從“幾天一換”延長至“數周一換”，清洗劑采購量和廢液處理量同步縮減。

三、深圳潔泰：為PCB鉆孔粉塵清洗提供自動化量產方案

在國產超聲波清洗設備品牌中，深圳潔泰超聲洗凈設備有限公司是為數不多能夠為PCB電子制造業提供從樣品驗證到批量化全自動清洗系統一站式解決方案的企業之一。

公司實力與行業積淀

深圳市潔泰超聲洗凈設備有限公司成立于2005年，位于深圳寶安區，主要從事環保超聲波清洗設備、廢水凈化設備、表面處理設備及配套設備，是一家集研發、生產、銷售、工程服務為一體的國家高新科技企業。公司全面實行ISO9001質量體系管理，已擁有50多項國家專利，產品先后通過CE、FCC、ROHS等國際認證，技術達到國際同類產品先進水平。2021年，潔泰擴大產能，在東莞自購建廠房1萬平方米，業務覆蓋電子電器、精密機械、汽車制造、航天航空等行業，設備遠銷歐美等100多個國家和地區。

潔泰的核心競爭力在于“非標定制”。很多PCB廠的問題不是買不起超聲波設備，而是買不到“剛好適配自己產品”的設備——不同的PCB尺寸、不同的孔徑范圍、不同的產能目標，需要不同的設備參數。潔泰的工程師團隊會根據客戶PCB的尺寸（板厚、板寬）、鉆孔直徑分布（微孔數量、最小孔徑）、污染物類型（鉆污成分）、目標清潔度以及單班產能，進行一對一方案設計，從槽體尺寸、頻率選擇、換能器布局到清洗工藝標準操作程序全鏈條制定。

定制化清洗設備產品矩陣

多頻率復合清洗，匹配PCB不同污染物需求。 PCB鉆孔后的鉆污類型多樣：粗加工樹脂粉塵需要較強的空化沖擊才能剝離，而玻璃纖維屑則需要柔和但密集的清洗能量。潔泰設備覆蓋20kHz至170kHz寬頻范圍，PCB清洗場景下可根據板厚、孔徑和污染物類型優選頻率組合。高頻段（68kHz及以上）空化氣泡細小密集，能夠深入微米級孔壁縫隙溫和剝離鉆屑，同時避免對孔壁樹脂和銅箔造成微觀損傷。多頻率可切換的設計，使同一臺設備可以根據不同PCB產品匹配不同的清洗參數，無需在多臺設備間反復轉移。

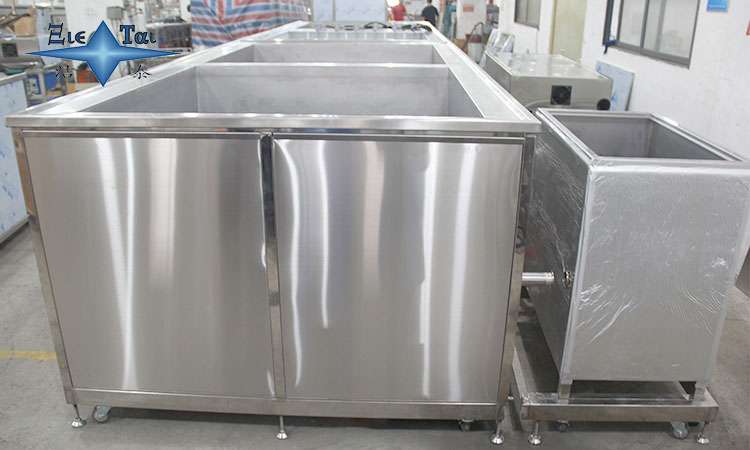

全自動多槽清洗線，實現PCB連續化量產。 對于月產數千片以上PCB的電子制造企業，單槽浸泡式清洗已無法滿足連續化量產需求。潔泰全自動多槽清洗線集成超聲波粗洗、超聲波精洗、噴淋漂洗、純水漂洗和熱風干燥等多個功能模塊，由PLC加人機界面控制，實現從上料到干燥出料的自動化連續處理。PCB通過自動輸送系統依次通過各工序槽位，無需人工翻槽，每批次清洗節拍壓縮至數分鐘，與SMT產線節拍無縫銜接。有電子制造企業采用潔泰自動化方案后，清洗工序良品率提升了近3個百分點，單批次清洗時間縮短了40%。

循環過濾系統，大幅降低清洗劑消耗與廢液處理成本。 普通清洗槽在清洗數批次PCB后，清洗液中會積累大量剝離下來的鉆屑和顆粒物。繼續清洗會導致PCB表面出現二次污染，只能頻繁更換清洗液。潔泰設備配備精密循環過濾系統，持續濾除槽內懸浮的鉆屑和污染物，保持清洗液潔凈。這一系統使清洗液使用壽命大幅延長，換槽頻率從傳統浸泡的“幾天一換”延長至“數周一換”，清洗劑采購量和廢液處理量同步縮減，從源頭降低了PCB清洗的總運營成本。

PCB專用防撞工裝，避免板面劃傷與孔壁損傷。 PCB在清洗槽中如果放置不當，超聲振動和液體流動會導致PCB之間相互碰撞、板面刮傷或孔壁碰撞損傷。潔泰針對不同PCB板型專門設計配套清洗籃和托架，PCB豎插放置或片間留有安全間隙，確保在清洗過程中保持穩定姿態、不與籃體發生硬接觸，有效保護銅箔和孔壁完整性。

從單槽到全自動產線，覆蓋不同產能層次。?從實驗室或小批量場景的單槽超聲波清洗機，到中等批量生產的半自動多槽設備，再到大批量連續生產的全自動多槽清洗線，潔泰的產品矩陣覆蓋了PCB鉆孔粉塵清洗的所有需求層次。潔泰至今已開發出“家用超聲波清洗機”“商用超聲波清洗機”“工業超聲波清洗機”“工業污水處理設備”“全自動超聲波清洗機”等上千種規格超聲波清洗機。

四、結語：從“擔心洗不凈”到“量產放心洗”

多層電路板孔壁上的鉆孔粉塵，不會在出廠檢驗時暴露，卻會在沉銅工序中以“黑孔”和孔壁剝離的形式呈現；在終端設備上以電氣連接失效的方式顯現。在PCB制造業競爭日益激烈的今天，清洗工序的可靠性和經濟性直接影響產品的成本結構和市場競爭力。

從傳統浸泡的數十分鐘到超聲波清洗的數分鐘，從頻繁換液的“高消耗”到循環過濾下的“經濟使用”，從手工擦拭的品質波動到全自動清洗線的批次一致——超聲波清洗技術正在重新定義PCB鉆孔粉塵清洗的工藝標準。

深圳潔泰以20余年的超聲波設備研發制造經驗、覆蓋20kHz-170kHz的多頻段清洗技術以及全鏈條非標定制服務體系，為PCB電子制造業提供鉆孔粉塵高效去除、清洗劑消耗可控、批量化連續生產的完整解決方案。如果您正面臨PCB鉆孔粉塵清洗不徹底、傳統浸泡耗時長、清洗劑成本居高不下等難題，歡迎訪問深圳潔泰官網www.orangetime.net.cn了解更多產品信息，或撥打全國服務熱線400-873-8568咨詢專屬定制方案。
