在電子制造的SMT（表面貼裝技術）后段工序中，有一個“看不見、摸不著”卻足以讓整批產品返工返修的隱患，一直在困擾著質量工程師和生產主管——PCB板上的助焊劑殘留。

一塊經過回流焊的PCB板，焊點光亮飽滿，表面用酒精一擦，光亮如新。但焊接后留在PCB板面的殘留物中，表面上看不出任何問題。然而，當這塊PCB進入可靠性驗證環節——高溫高濕老化測試后，故障出現了：焊點周圍出現白色結晶物，三防漆局部起層，表面絕緣電阻大幅下降。實驗室解剖分析發現，故障的根本原因正是助焊劑殘留物導致的電化學遷移。

當你在為“一塊小板子上的助焊劑怎么也洗不干凈”而困擾時，可能已經錯過了效率與品質兩全的最佳方案。本文將從助焊劑殘留的危害入手，解析超聲波清洗為何是批量清理想助焊劑的最優解，并梳理深圳潔泰在這一細分清洗領域的系統性產品優勢。

一、助焊劑殘留：隱藏在PCB表面下的“慢性失效”推手

焊接是電子組裝中最基礎的工藝，而助焊劑則是焊接過程中必不可少的輔料。它能有效清除焊盤和元器件引腳的氧化物，降低焊料表面張力，幫助焊料浸潤和鋪展。特別是在無鉛化工藝深入推進的今天，無鉛焊料的熔點更高，對助焊劑的活性和耐熱性提出了更高要求——這也意味著，助焊劑殘留的清洗難度和殘留危害也比過去更高。

回流焊和波峰焊后，助焊劑中的活性成分（有機酸、鹵素化合物等）如果殘留在PCB表面，在潮濕、高溫或帶電環境中會發生一系列連鎖反應：有機酸與錫鉛焊料反應生成羧酸鹽，在板面上形成白色結晶物；氯、溴等離子殘留物在電場作用下發生電化學遷移，在相鄰焊點之間生長出金屬枝晶，最終導致短路；而最容易被忽略的是，助焊劑殘留直接導致三防漆附著力下降，在濕熱條件下出現局部起層、剝落甚至阻焊脫落。每一項后果，都指向一個共同的結局：整批產品返工返修，甚至報廢。

以某電子企業引入超聲波清洗機的實戰案例為例，其PCB板在未清洗時，離子污染度均值高達11.8μg/cm2（遠超IPC Class 3級標準要求的≤1.56μg/cm2）。其中，QFN封裝底部僅0.1mm的縫隙內，焊球與PCB之間的間隙中殘留著大量錫珠和棕色助焊劑結晶——而這些區域，是手工擦拭和溶劑浸泡根本“夠不著”的死角。引入超聲波清洗工藝后，離子污染度驟降至0.26μg/cm2，去除率達到97.8%，芯片封裝良率從92.3%躍升至99.1%。

從生產工藝角度看，一道可靠的清洗工序是產品長期可靠性的“首道保險”；從質量成本角度看，把助焊劑殘留徹底清除的投資回報率極高——省下一筆返工返修的額外預算，同時保住產品的質量口碑。

二、傳統清洗的“三重天花板”：為何總是洗不凈、返工多？

在很多電子工廠，清洗PCB助焊劑的方式仍停留在較為初級的階段，它們各自存在著難以逾越的性能天花板。

人工擦拭/刷洗：這是最常見、最原始的方式。工人用棉簽或無塵布蘸取酒精或?qū)Ｓ们逑匆海赑CB表面逐個擦拭。然而，QFN、BGA等微型元器件底部的窄間隙、BGA焊球陣列的球間縫隙等，手工擦拭物僅能觸及表面，底部和縫隙的殘留物根本接觸不到。

高壓噴淋清洗：對于高密度的PCBA，底部窄間隙、微小通孔等結構天然就是流體流動的“直角障礙”。液體沖力在遇到垂直壁面時發生方向轉變或形成渦流，反而將污染物推向更深的縫隙和拐角。

化學浸泡：靠清洗劑對助焊劑的化學溶解作用去除污染物。但對于某些高活性免洗助焊劑，其樹脂成分分子量大，傳統溶劑浸泡時間長卻難以完全分解；同時，浸泡缺乏機械剝離力，浮于表面的殘渣在干燥后往往重新析出，出現“白洗”現象。

傳統單槽超聲設備雖然比人工擦拭效率有所提升，但在面對多品種、小批量的快速切換生產節奏時，工藝參數調整頻繁，清洗結果也難以做到每批次一致。有資料顯示，傳統清洗方式下PCBA清洗合格率僅在92%左右，因清洗不徹底的失效件在后續封裝和可靠性驗證時才會暴露。

三、超聲波清洗如何成為助焊劑的最優“解藥”？

超聲波清洗機打破上述瓶頸，靠的是“空化效應”。

超聲波換能器將高頻電信號轉化為高頻機械振動，在清洗液中產生數以萬計的微米級空化氣泡。這些氣泡在聲壓作用下急速膨脹，并在瞬間猛烈閉合，釋放出瞬時可達上千個大氣壓的沖擊波和高速微射流。當空化氣泡在PCB板面的微孔洞、焊盤縫隙、元器件底部窄間隙內爆破時，將嵌在凹槽中的助焊劑殘留、松香結晶、微塵顆粒從基材界面“剝離”。

核心技術優勢體現在以下四點：

無縫隙穿透能力：QFN封裝底部與PCB之間的間隙通常≤0.4mm，超聲波清洗的沖擊力可滲透到任何液體可進入的區域，而焊點底部縫隙恰恰是傳統工具完全無法觸及的“死角”。

物理剝離、無損基材：沖擊波精準作用于污染物與基材的結合界面，不損傷焊盤、線路和焊點本體。通過調節頻率和功率，還可在清除助焊劑的同時保持孔壁完整性和信號的穩定傳輸。

批量一致性好：所有PCB在同一槽內同時接受空化能量，潔凈度高度統一，消除了人工擦拭個體差異導致的品質波動。

環保經濟：搭配水基或中性清洗液，配合多級漂洗和循環過濾系統，清洗液使用壽命大幅延長，廢液處理量大幅減少。

四、深圳潔泰：為PCB助焊劑清洗量身定制的自動化量產方案

在國產超聲波清洗設備品牌中，深圳潔泰超聲洗凈設備有限公司（以下簡稱“潔泰”）是為數不多能夠提供從PCB單板實驗到SMT產線全自動化清洗系統一站式解決方案的企業之一。

先診斷、后定制。 潔泰在接到PCB助焊劑清洗需求后，技術團隊會先分析PCB材質（FR-4、陶瓷板、鋁基板等）、元器件敏感度、助焊劑類型（松香型、免清洗型、水洗型）以及客戶目標潔凈度（離子污染度、表面絕緣電阻值）和單班產能。根據綜合分析，從設備方案選型到清洗工藝標準操作程序（SOP）全鏈條制定，確保每臺設備匹配客戶產線節奏和品質要求。

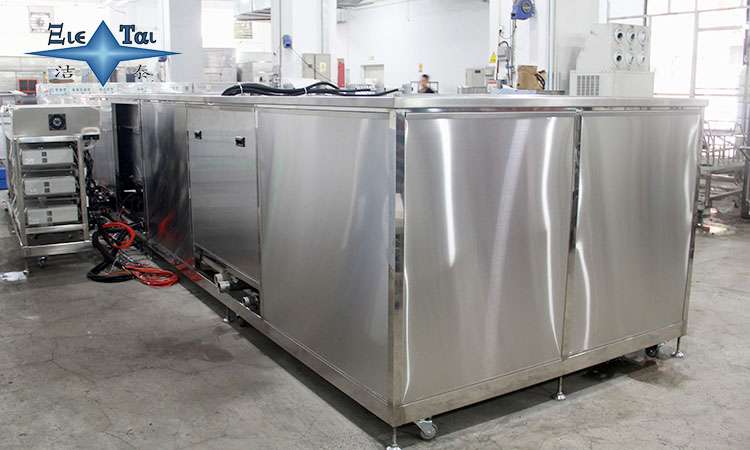

單槽到全自動產線全覆蓋。 從研發打樣和小批量試產的工業級單槽/雙槽超聲波清洗機，到大批量連續生產的全自動多槽清洗線，潔泰產品矩陣覆蓋了PCB助焊劑清洗的所有應用場景。而多槽全自動清洗線的價值，真正體現在“自動化量產”四個字上。整條線由PLC加人機界面控制，從上料到下料全自動連續運行，1人可同時看管2-3條線。配合熱風烘干系統徹底消除水分殘留，無需人工參與。對于每天數百片甚至上千片PCBA產出的企業，這樣的清洗線是從“批量作業”到“連續流水作業”的跨越。

多頻復合清洗，軟硬兼施。 潔泰設備覆蓋20kHz至170kHz寬頻段，支持雙頻及多頻快速切換。當面對的是表面附著的助焊劑浮塵和微米級殘留物時，高頻段（80-120kHz）空化氣泡細小密集，深入QFN底部窄間隙、BGA焊球陣列的球間縫隙，將殘留的松香結晶、離子污染物溫和剝離。而面對燒結的厚重助焊劑碳化物時，中低頻段（40kHz）提供強勁的空化沖擊，去除率高且不損傷焊點。一套設備實現從粗洗到精洗的全工序覆蓋，無需在不同頻率設備之間反復轉移工件，避免二次污染。

PCB專用防撞工裝與干燥系統集成。 PCB助焊劑清洗中，工裝夾具和干燥系統同樣是保證“省心量產”的關鍵環節。潔泰針對不同PCB板型專門設計配套清洗籃，線路面朝上裝載，防止焊接面與籃體硬接觸造成的焊接面劃傷。干燥系統采用熱風循環干燥，熱風從上下兩個方向均勻吹拂PCB板面和元器件縫隙，徹底消除水分殘留，避免水漬引發短路或腐蝕。

五、為何越來越多的電子制造企業選擇了潔泰？

二十余年的行業深耕。深圳潔泰超聲洗凈設備有限公司是一家集研發、生產、銷售、服務為一體的國家高新技術企業，服務行業覆蓋汽車電子、工業控制、通訊設備、精密機械等。潔泰已獲得授權的國家專利達50多項，獲得ISO9001、CE、FCC、ROHS等多項國際權威認證。

非標定制能力是潔泰區別于標準設備廠商的核心標簽。PCB助焊劑清洗從來不是一個簡單的“設備買賣”問題——不同的元器件布局密度、不同的封裝類型、不同的助焊劑殘留量，需要不同的頻率組合、槽體結構和工藝參數。潔泰的工程師團隊會根據客戶提供的PCB圖紙、SMT工藝流程和清潔度目標，一對一設計清洗槽尺寸、換能器陣列布局以及專用工裝夾具。

潔泰的售后服務體系同樣值得一提。為讓客戶“用得起、更用得好”，潔泰為每位客戶建立一機一檔管理體系，系統化管理設備運行檔案，定期提醒客戶進行保養和檢修。設備交付調試期間，工程師提供免費的產品技術培訓，輔導客戶定制清洗工藝SOP。設備運行時遇到問題時，工程師承諾“2小時內回應，24小時內解決”，以最短時間恢復產線運轉，讓客戶無需為設備停機影響生產而焦慮。

六、結語：從“洗不干凈”到“批次數百片”——超聲波自動清洗機是電子制造的標準配置

一塊PCB板上的助焊劑殘留，不會在出庫質檢時暴露，卻會在客戶現場的高溫高濕環境中以電化學遷移、離子污染和三防漆起層的形式“現出原形”。站在制造企業角度，助焊劑殘留不只是一個“清洗問題”，更是一場信任危機。

深圳潔泰以20余年的超聲波設備制造經驗、覆蓋20kHz-170kHz的多頻段自適應清洗技術和非標定制服務能力，為PCB制造業提供真正的“省心量產”清洗方案，助力良率穩定在99.5%以上。

如果您正為PCB助焊劑清洗不徹底、返修成本居高不下等難題所困擾，歡迎訪問深圳潔泰官網www.orangetime.net.cn了解更多產品信息，或撥打全國服務熱線400-873-8568咨詢專屬定制方案。
