在發動機制造和汽車零部件精密加工領域，曲軸花鍵的清洗一直是一道讓車間主管和質檢人員頭疼不已的工序。曲軸是發動機的“脊梁”，其花鍵部位承擔著動力輸出的關鍵任務，加工精度極高。然而，在熱處理后（尤其是中頻淬火后），花鍵齒槽表面會形成一層致密的氧化皮，緊緊附著在齒側和齒槽底部。這些氧化皮與金屬基體結合力極強，更棘手的是，它們藏在花鍵齒側0.5mm的微米級縫隙里，常規的鋼刷擦拭、高壓噴淋根本無法觸及。

一旦氧化皮殘留超標，裝配后就會脫落，混入潤滑油循環系統，加速花鍵配合面的磨損，甚至引發傳動卡滯、異響等嚴重故障。許多企業面臨相似的困境：工人使用鋼刷、汽油反復清理多遍，自查清潔度“達標”，但客戶抽檢卻依然超標，導致整批返工甚至退貨。花鍵齒槽的清洗，已經成為制約曲軸類產品清潔度達標的核心瓶頸。

一、花鍵齒槽清洗的三道“硬骨頭”：為什么常規方法總差一口氣？

花鍵的結構特性決定了它是清洗工序中名副其實的“藏污納垢”之地。內花鍵側壁間距窄至0.5mm，外花鍵齒槽底部形成了狹窄的V形死角，這些區域是切削液、金屬碎屑、研磨膏和熱處理后氧化皮的天然“避風港”。

第一道硬骨頭：人工刷洗——間隙太窄，根本進不去。 花鍵齒側的間隙通常僅有0.5mm左右，工人使用鋼刷蘸取汽油或清洗劑反復擦拭，刷毛根本無法壓入這么窄的縫隙。那些藏在齒槽最深處的金屬微粒和氧化皮，隨著曲軸旋轉反復脫落，成為傳動系統中的“研磨劑”。中國一拖的案例很能說明問題：對于重達37KG的驅動軸花鍵，工人使用鋼刷、汽油反復清理三遍以上，自查清潔度可達6-8mg，但客戶抽檢卻高達11mg，遠超≦10mg的清潔度標準——不是工人不夠努力，而是物理上根本夠不著。

第二道硬骨頭：高壓噴淋——水流走直線，拐彎處永遠沖不到。 高壓噴淋依靠高速水流的物理沖擊力清洗表面，對于開放式平面效果顯著。但遇到花鍵齒槽的狹窄縫隙時，直線水流無法形成有效的渦流沖刷，反而將碎屑沖進更深的齒槽底部。氧化皮與基體結合力極強，在高壓沖擊下紋絲不動。

第三道硬骨頭：中頻淬火后的氧化皮——附著力極強，常規力量無法剝離。 花鍵部位經過中頻淬火后，表面會形成一層氧化皮，與金屬基體分子級緊密結合。它不是可以輕易刷掉的“浮灰”，而是嵌入金屬表面的硬質氧化層。常規的人工鋼刷擦拭，即使把花鍵表面擦得發亮，氧化皮依然死死附著在齒槽深處。

這些問題的本質在于：傳統清洗方式依賴“接觸”或“宏觀流動”，而花鍵齒槽恰恰是物理接觸不到、液體也難以主動循環的區域。 唯有改變清洗的物理機制，才能突破這一瓶頸。

二、超聲波清洗如何攻克“氧化皮”附著力難題？

超聲波清洗的核心原理是“空化效應”——換能器將高頻電信號轉化為機械振動，在清洗液中產生數以萬計的微米級空化氣泡。這些氣泡在聲壓作用下迅速膨脹，并在瞬間猛烈閉合，釋放出局部沖擊波（瞬時壓力可達上千個大氣壓）和高速微射流，將附著在花鍵齒槽內壁的氧化皮、油污和顆粒“震松”、“打碎”，隨后被流動的液體帶走。

對于曲軸花鍵而言，超聲波清洗具備三大不可替代的優勢：

• 無死角穿透：只要液體能浸潤的區域——花鍵齒側0.5mm的縫隙、齒槽底部的V形死角——空化氣泡都能抵達，并在污染物所在位置原地爆破。超聲空化作用能穿透濾材的復雜結構，有效震松并剝離附著在孔隙內部的頑固污垢。
• 物理剝離不損傷：沖擊波精準作用于氧化皮與基體的結合界面，將其“震松”后隨液體流出，不損傷花鍵原有的尺寸精度和表面粗糙度。
• 批量一致性高：所有曲軸在同一槽內同時接受空化能量，清潔度高度統一，徹底杜絕人工操作的個體差異。

然而，要徹底清除花鍵齒槽深處的氧化皮，并非隨便一臺超聲波清洗機就能勝任。真正的挑戰在于：如何讓超聲波能量“鉆”進0.5mm的齒槽縫隙？如何確保剝離的氧化皮不再二次沉積？如何根據曲軸的材質和氧化皮程度進行精細化工藝匹配？

三、頻率選擇：清洗花鍵齒槽的“第一道密碼”

曲軸花鍵齒槽的污染物往往是混合型的：既有中頻淬火后與基體緊密結合的氧化皮，也有金屬碎屑和油泥。不同頻率的空化效應在清潔力與零件安全性之間各有側重，單一頻率難以兼顧。

低頻（28-40kHz） ：空化氣泡較大、爆破能量強，能有效剝離厚重油污、拋光膏、碎屑等頑固污染物，尤其適合預處理或對強度要求高的零件。對于花鍵齒槽深處的氧化皮硬質層，低頻強力沖擊能夠將其“震碎”。

中高頻（40-80kHz） ：在清潔力與安全性間取得平衡，能有效清洗復雜幾何結構內部。對于曲軸花鍵這類既有硬質氧化皮又有精密配合面的工件，中高頻段可對剝離后的細微顆粒進行精細清除，同時對精密齒面損傷風險極低。

對于花鍵齒槽的清洗，采用多頻復合清洗效果最佳。一臺具備多頻切換能力的設備，可以針對不同批次的曲軸靈活匹配最佳頻率組合，實現“去污不傷齒”的平衡。

四、潔泰超聲：專治曲軸花鍵“氧化皮”清洗死角

成立于2005年的潔泰超聲，是一家集超聲波清洗設備研發、生產、銷售、工程服務于一體的國家高新科技企業。公司總部位于東莞厚街，自建近萬平方米現代化生產基地，持有50余項技術專利，產品通過ISO 9001質量管理體系認證及CE、FCC、RoHS等國際認證，遠銷全球100多個國家和地區。潔泰在汽車零部件、精密機械、液壓傳動等領域深度服務超過2000家企業，在曲軸類零部件的花鍵清洗方面積累了豐富的實戰經驗。

潔泰針對曲軸花鍵齒槽清洗的核心優勢：

1. 多頻復合清洗，專治花鍵“氧化皮”硬核殘留

潔泰設備支持多頻段智能切換，可根據花鍵的污染程度、氧化皮厚度、基體材質精準匹配最佳頻率組合。對于中頻淬火后緊貼花鍵齒槽底部的氧化皮硬質層，先以低頻（28-40kHz）產生強力空化沖擊，將氧化皮“震松”并剝離；再切換至中高頻段進行精細清洗，清除剝離后的細微顆粒。中國一拖的真實案例證實了這種方案的可靠性：MY1204驅動軸經過超聲波清洗后，清潔度可控制在4-8mg，滿足配套動力換向拖拉機的清潔度需求。

2. 掃頻技術+聲場優化，確保花鍵齒槽“處處洗到”

普通設備將換能器僅排布于槽底，聲波垂直傳播，容易產生“駐波死區”，導致部分花鍵齒槽清洗能量不足。潔泰采用掃頻技術，消除清洗槽內的駐波場，確保槽內每一個角落的工件都能受到均勻的能量覆蓋，杜絕“這筐洗干凈，那筐沒洗凈”的現象。針對花鍵軸類工件，潔泰工程師可根據花鍵的分布位置優化換能器排布，確保超聲能量能覆蓋每一個齒槽縫隙。配合旋轉清洗籃，讓花鍵齒側周向均勻受洗。

3. 強效循環過濾系統，杜絕氧化皮“二次沉積”

從花鍵齒槽剝離的氧化皮顆粒若懸浮在清洗液中，會重新附著到其他工件的花鍵表面，造成“洗了又臟”。潔泰設備配備多級精密循環過濾系統，在清洗過程中持續濾除微米級金屬顆粒和懸浮油污，保持清洗液長期潔凈，確保每一批曲軸均在潔凈介質中完成精洗，批次之間清潔度高度穩定。

4. 非標定制槽體，適配各類曲軸花鍵尺寸

曲軸的長度、花鍵規格各不相同。標準清洗槽往往難以容納長曲軸，或無法讓花鍵部位獲得最佳空化覆蓋。潔泰提供非標定制服務——槽體長度可按工件尺寸精準匹配，同時根據花鍵的分布位置和數量，設計專用清洗籃和固定夾具，確保每一處花鍵齒槽都暴露在空化場中。

真實案例：精密花鍵與驅動軸（解決氧化皮殘留）

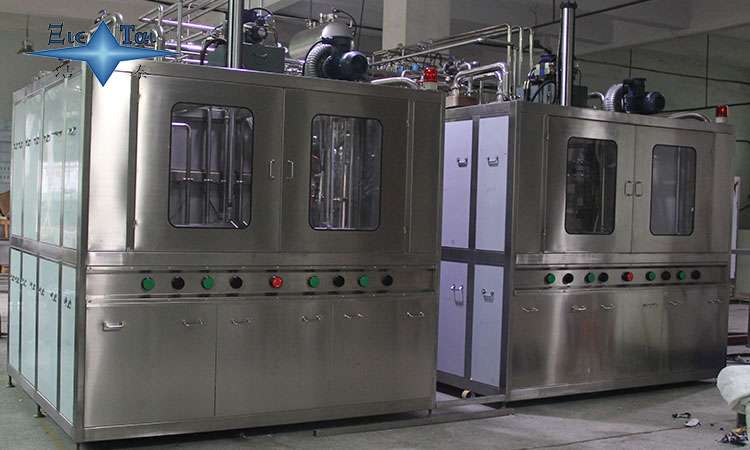

中國一拖在驅動軸的生產過程中，中頻淬火后殘留的氧化皮死死附著在花鍵溝槽底部，人工清理根本無法觸及，導致清潔度超標，只能整批返工。引入潔泰定制化的工業超聲波清洗線后，通過合理匹配頻率與清洗時間，花鍵深處的氧化皮被徹底瓦解。原本需要耗費大量人力反復擦拭的工件，現在一次通過質檢，穩定滿足配套清潔度標準。

五、曲軸花鍵齒槽清洗設備選型三步走

如果您正在為曲軸花鍵齒槽的氧化皮殘留、清潔度不達標而困擾，建議按照以下步驟評估設備廠家：

步驟	關鍵動作	目標
第一步：樣品試洗+顯微鏡驗證	將最難清洗的曲軸工件（帶內花鍵/外花鍵的典型件）寄送廠家，進行實際清洗測試，并用顯微鏡或內窺鏡拍攝花鍵齒槽清洗前后對比	用實測數據驗證花鍵深處氧化皮的清除效果
第二步：確認頻率與聲場設計	詢問設備是否具備多頻切換能力，是否針對您的花鍵結構進行過聲場仿真優化，確保能量能覆蓋齒側0.5mm縫隙和齒槽底部	確保“氧化皮剝離得出、細微顆粒洗得凈”
第三步：考察過濾與防二次沉積	查看是否配備多級循環過濾系統，過濾精度能否達到微米級	保證剝離的氧化皮被及時帶走，批次之間清潔度穩定

六、結語

曲軸花鍵齒槽的清洗質量，直接決定了發動機的傳動可靠性與整機壽命。在高端制造業向“零缺陷”邁進的大趨勢下，依靠人工鋼刷和高壓噴淋維持花鍵清潔度的時代已經終結。超聲波清洗技術，特別是具備多頻復合清洗能力、掃頻均勻聲場和強效過濾系統的專業設備，正在成為攻克花鍵“氧化皮”清洗難題的唯一正解。

潔泰超聲，二十年專注工業超聲波清洗，以多頻復合技術、掃頻均勻聲場和強效循環過濾系統，為曲軸花鍵、驅動軸花鍵等各類軸類精密工件提供“齒槽級”潔凈保障。如果您的產線仍在被花鍵氧化皮殘留困擾，不妨聯系潔泰，將最難清洗的曲軸工件寄送試洗。用顯微鏡觀察花鍵齒槽深處——真正的潔凈，一次便知。
